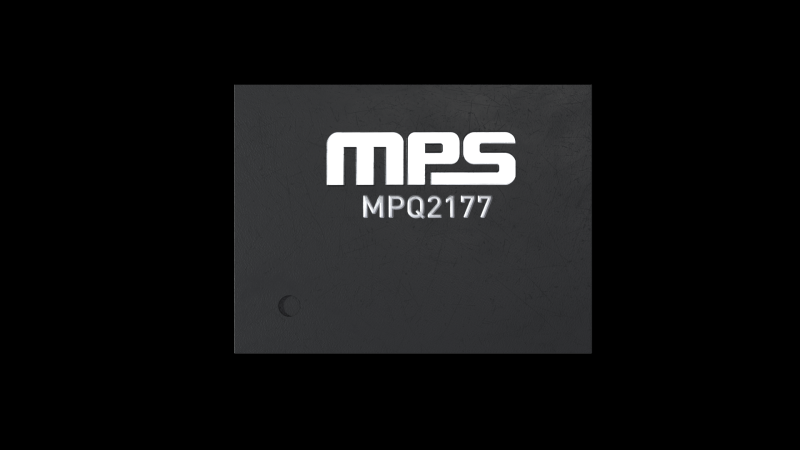

  • MPQ2177GQHE-AEC1-Z

  • MPQ2177GQHE-AEC1-Z

    MPQ2177 是一款内置功率 MOSFET 的单片降压开关变换器。在 2.5V 至 5.5V 输入电压 (VIN) 范围内，它可以实现 1A 的连续输出电流(IOUT)，且具有极好的负载和线性调整率。输出电压(VOUT) 可调节低至 0.6V。恒定导通时间控制模式（COT）提供快速瞬态响应，并使环路更易稳定。故障保护包括逐周期限流保护和过温关断保护。


    MPQ2177 适用范围广泛，包括汽车娱乐系统、仪表盘和通信设备。MPQ2177 最大限度地减少了现有标准外部元器件的使用，采用超小型 QFN-8（1.5mmx2mm）封装。


    • 0.00
      0.00
商品描述

MPQ2177 是一款内置功率 MOSFET 的单片降压开关变换器。在 2.5V 至 5.5V 输入电压 (VIN) 范围内，它可以实现 1A 的连续输出电流(IOUT)，且具有极好的负载和线性调整率。输出电压(VOUT) 可调节低至 0.6V。恒定导通时间控制模式（COT）提供快速瞬态响应，并使环路更易稳定。故障保护包括逐周期限流保护和过温关断保护。


MPQ2177 适用范围广泛，包括汽车娱乐系统、仪表盘和通信设备。MPQ2177 最大限度地减少了现有标准外部元器件的使用，采用超小型 QFN-8（1.5mmx2mm）封装。


产品特性和优势

  • 适合汽车应用：

    • 2.5V 至 5.5V 宽工作VIN范围

    • 高达 1A 的输出电流(IOUT)

    • FB 精度为 1%

    • 结温工作范围：-40°C 至+150°C

  • 用于提高散热性能

    • 75mΩ 和 45mΩ 内部功率 MOSFET

  • 优化后可实现 EMC/EMI：

    • 开关频率（fSW）：2.4MHz

    • 满载下强制连续导通模式（FCCM）

    • Mesh-ConnectTM倒装芯片封装

  • 针对电路板尺寸和 BOM 进行了优化

    • 内置内部功率 MOSFET

    • 集成补偿网络

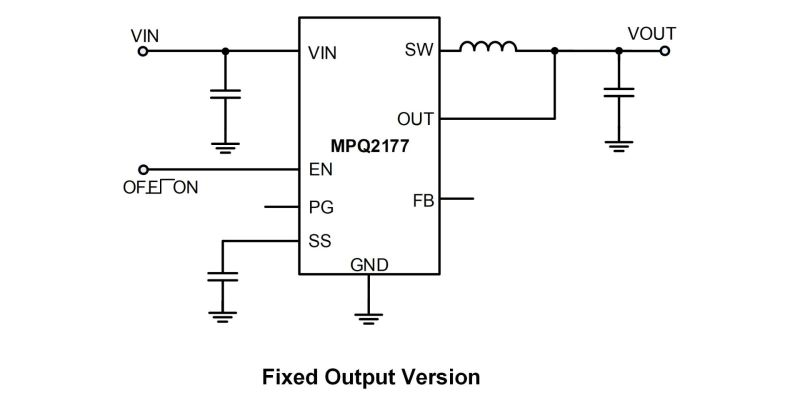

    • 固定输出选项

  • 其他功能：

    • 供电时序使能

    • 电源正常指示（PG）

    • 100% 占空比开启

    • 外部软启动（SS）控制功能

    • 输出放电功能

    • 输出过压保护（VOUTOVP）

    • 带打嗝保护模式的短路保护（SCP）

    • 采用 QFN-8（1.5mmx2mm）封装

    • 采用侧面镀锡封装

    • 符合 AEC-Q100 等级 1 认证
