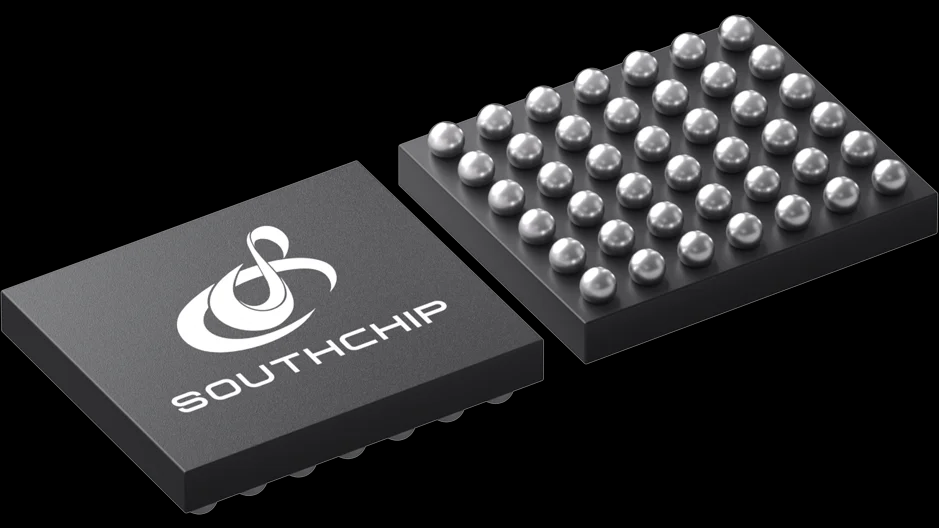

  • SC8510CFFR

  • SC8510CFFR

    SC8510是一款采用开关电容架构的充电IC，其效率最高可达99.5%，正向2:1转换时电池放电电流可达10A，反向1:2转换时电池充电电流可达到4A时电池充电()。 开关电容结构和集成的FET经过优化，可实现50%的占空比。SC8510支持设计者通过以下两种方式将当前的1S系统迁移到2S电池配置。 作为变换器，SC8510作为分压器，可插在主buck-boost充电器VSYS输出和其他工作在1s等效电压下的负载之间。 SC8510作为变换器与充电器的集成，可插入2S电池+电池组与主降压充电器VBAT输出之间，帮助设计者保留1S电池系统的下游功率架构。 SC8510还集成了负载开关功能，用于切断系统电源。 可配置为复位和运输模式功能。 SC8510采用42pin CSP 2.5mm X 2.9mm封装

    • 0.00
      0.00
商品描述

SC8510是一款采用开关电容架构的充电IC，其效率最高可达99.5%，正向2:1转换时电池放电电流可达10A，反向1:2转换时电池充电电流可达到4A时电池充电()。 开关电容结构和集成的FET经过优化，可实现50%的占空比。SC8510支持设计者通过以下两种方式将当前的1S系统迁移到2S电池配置。 作为变换器，SC8510作为分压器，可插在主buck-boost充电器VSYS输出和其他工作在1s等效电压下的负载之间。 SC8510作为变换器与充电器的集成，可插入2S电池+电池组与主降压充电器VBAT输出之间，帮助设计者保留1S电池系统的下游功率架构。 SC8510还集成了负载开关功能，用于切断系统电源。 可配置为复位和运输模式功能。 SC8510采用42pin CSP 2.5mm X 2.9mm封装

参数名称参数数值
Pout_Typ.50W
VBUS range3.2~11V
Abs. Vbus (max)16V
Vout range1.6~5.5V
Abs. Vout (max)6V
参数名称参数数值
Max Charge Current10A
Typ. Quiescent Current80uA
ADC resolutionNA
IBUS accuracyNA
PackageWLCSP42-2.5mm x 2.9mm
